Cara Membikin Jaringan Client-Server dan Jaringan Router pada Cisco Packet Tracer

a.       Client Server

1.      Buat 4 pc sebagai client dan sebuah 1 switch dan 1 server

2.      Lalu hubungkan dengan kabel seperti gambar di bawah ini. Tunggu hingga indikator berwarna hijau

3.      Atur gateway DHCP, Kemudian setting IP pada server

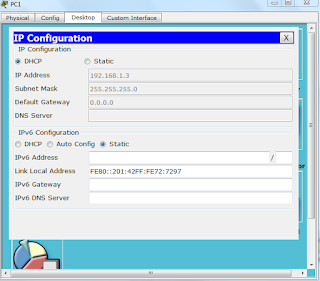

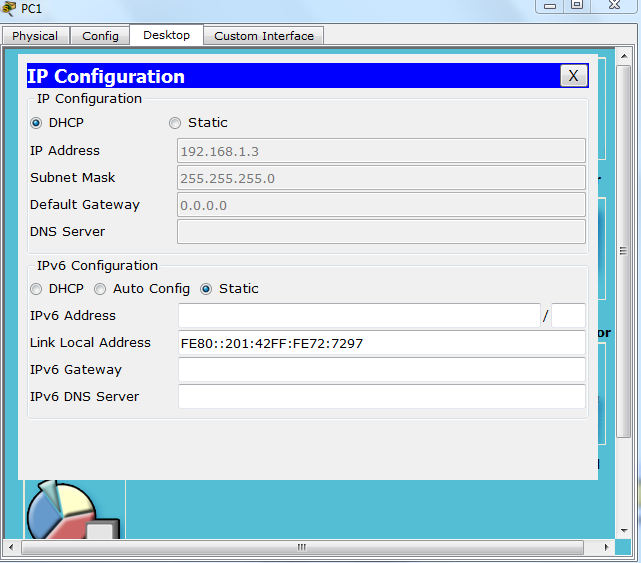

4.      Ubah settingan IP pada semua PC dari static ke DHCP. Jika DHCP Request berhasil, maka IP pada PC akan berurutan

5.      Setelah itu coba  Ping IP antar PC ke PC lainnya dengan command prompt untuk memastikan semua sudah terkoneksi.

b.      Jaringan Router

1.      Masukkan 1 router, 2 switch, 8 PC yang dibagi 4 PC untuk masing-masing switch

2.      Sambungkan menggunakan kabel straight

3.      Konfigurasi IP gateway di router dengan menggunakan CLI

Dengan perintah seperti ini :

Konfigurasi Router kabel fa0/0

-          Pilih no jika ada pertanyaan

-          Enable

-          Configure terminal

-          Interface fa0/0 (Jalur kabel yang ingin di konfigurasi)

-          IP address 192.168.1.20 255.255.255.0 (Menentukan IP Router yaang akan di jadikan IP Gateway)

-          No shutdown (Menyalakan Router agar berwarna hijau)

Konfigurasi Router kabel fa0/1

-          Pilih no jika ada pertanyaan

-          Enable

-          Configure terminal

-          Interface fa0/1 (Jalur kabel yang ingin di konfigurasi)

-          IP address 192.168.0.20 255.255.255.0 (Menentukan IP Router yaang akan di jadikan IP Gateway)

-          No shutdown (Menyalakan Router agar berwarna hijau)

-          Exit

-          Exit

-          Write

-          Kalau kurang jelas bisa di lihat gambar dibawah

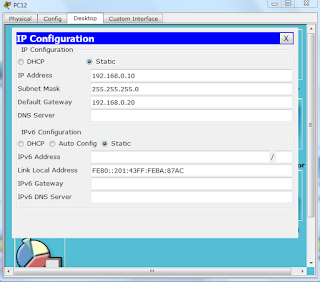

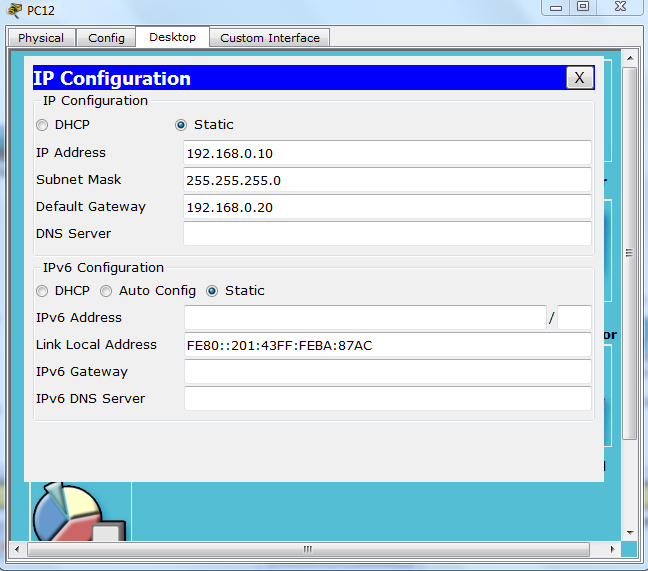

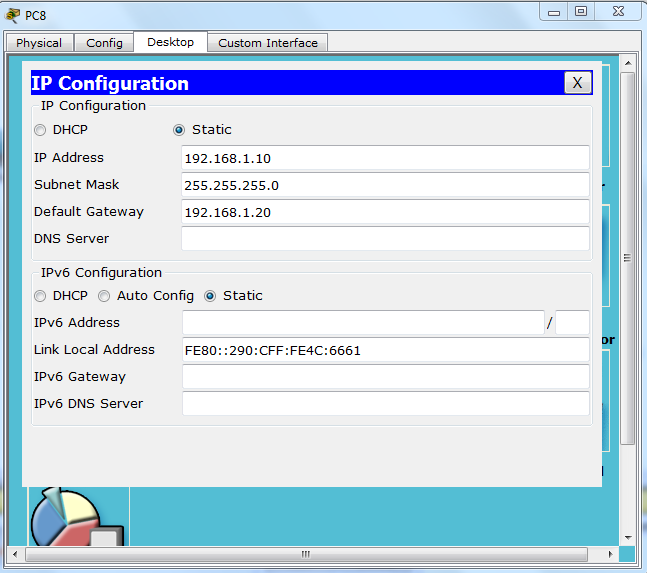

4.      Ubah IP pada semua PC sesuai dengan port fastenternet 0/0 atau fastenternet 0/1, bisa dilihat pada gambar dibawah untuk konfigurasi IP

5.      Kalau sudah terhubung semua lakukan Ping pada Clien ke Clien lainnya dengan jaringan yang berbeda, bisa dilihat pada gambar dibawah.

c.       Latihan

1.      Masukan 1 Router dan 2 pc sebagai client.

2.      Hubungkan Menggunakan kabel Cross

3.      Konfigurasi Router menggunakan CLI

Dengan perintah seperti ini :

Konfigurasi Router kabel fa0/0

-          Pilih no jika ada pertanyaan

-          Enable

-          Configure terminal

-          Interface fa0/0 (Jalur kabel yang ingin di konfigurasi)

-          IP address 192.168.1.3 255.255.255.0 (Menentukan IP Router yaang akan di jadikan IP Gateway)

-          No shutdown (Menyalakan Router agar berwarna hijau)

Konfigurasi Router kabel fa0/1

-          Pilih no jika ada pertanyaan

-          Enable

-          Configure terminal

-          Interface fa0/1 (Jalur kabel yang ingin di konfigurasi)

-          IP address 172.10.10.20 255.255.255.0 (Menentukan IP Router yaang akan di jadikan IP Gateway)

-          No shutdown (Menyalakan Router agar berwarna hijau)

-          Exit

-          Exit

-          Write

-          Kalau kurang jelas coba lihat gambar dibawah

4.      Lakukan konfigurasi pada 2 clien , pc 0 di konfigurasi dengan ip 192.168.1.2/24 , pc 1 di konfigurasi  dengan ip 172.10.10.10/24. Kalau kurang jelas bisa dilihat pada gambar di bawah

5.      Kalau sudah di konfigurasi semua coba lakukan ping antara pc 1 dan pc 2, disini saya memping mulai dari pc 0 ke pc 1
